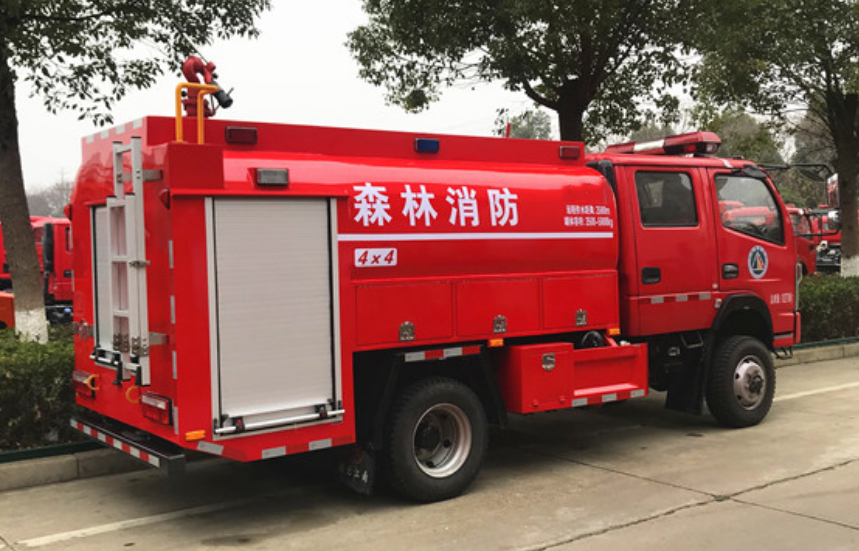

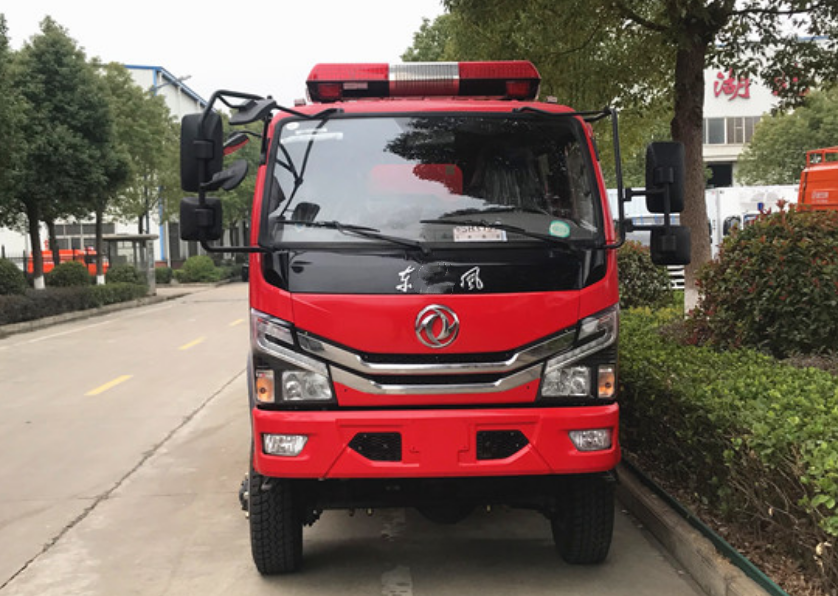

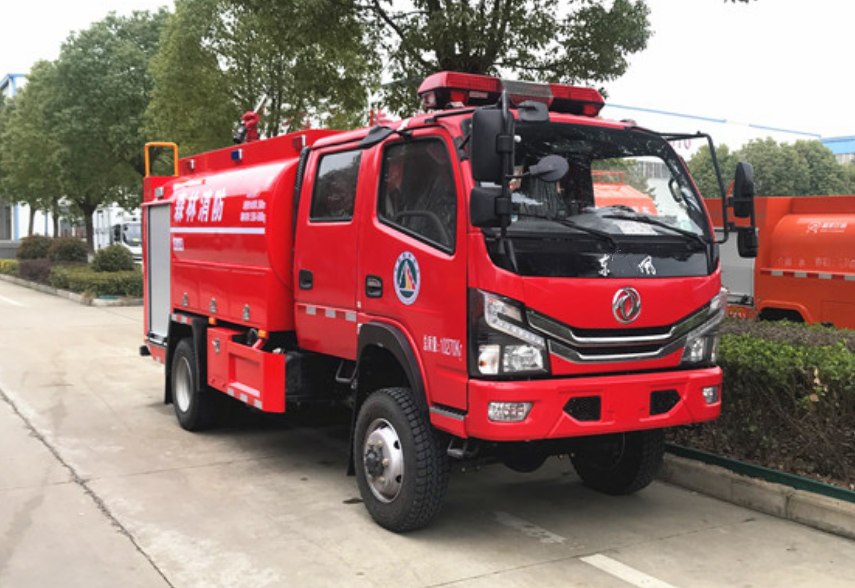

東風4.5噸四驅消防灑水車

詳細描述

一、整車

1.外廓尺寸：6230,6360mm×2100mm×2730 mm

2.乘員人數：3

3.水罐：容積4750 L

4.水泵：流量30L/S@1.0MPa

5.水炮：流量30L/S@0.8MPa，射程不小于60m。(選裝可拆卸)

二、底盤

1.型號：東風EQ2110GSZ6DJ

2.驅動型式：4×4

3.軸距：3400mm

4.發動機：

型號為Q25-152E60，直列四缸、水冷、高壓共軌、增壓中冷柴油發動機

?額定輸出功率為：112KW

?排放標準：國Ⅵ

5.變速箱：機械式手動變速箱，5個前進檔

6.轉向系統：左置，液壓助力轉向，方向盤高度和角度可調

7.制動系統

?行車制動：真空助力制動

?駐車制動：中央鼓式制動

?輔助制動：發動機排氣制動

8.最高車速：105km/h

9.取力器：全功率夾心式取力器，電磁閥控制，飛濺潤滑。

三、駕乘室

1.結構：整體鋼骨架焊接平頭駕駛室，固定型。

2.布局：雙排駕駛室，乘員人數為2+3。

3.設備：除原車設備外，還裝有取力器開關、側標志燈開關、手油門等。

四、上裝

(一)罐體

1.容積：4750L（水）。

2.結構：

?方圓焊接結構，內設防蕩隔板和防浪孔。

?人孔及人孔蓋1套，直徑φ500 mm。

?注水管位于泵房?jī)?nèi)，通徑為DN65。

?排污管1個，位于罐體底部，通徑為DN25。

3.材質：采用優質碳鋼材料焊接而成，筒體厚度為3mm，封頭厚度為4mm。（根據客戶需要：內壁可做防腐處理，經久耐用。）

4.設備：

?人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。

?排污閥：手動控制

(二)器材箱

1.結構：

?罐體兩側分部設有3個工具箱，采用上掀門，安裝氣彈簧方便開啟。

?泵室框架為焊接結構。

?內蒙皮為鍍鋅花紋板。

?根據器材固定需要，配置鋁合金型材固定架或隔板。

2.材質：泵室蒙皮為優質碳鋼材料。

3.卷簾門：

?材質為輕合金卷簾門，質量輕，防腐性能好。

?卷簾門的特殊結構確保了外部雨水很難滲入，密封性能良好。

4.頂部：采用防滑作用的花紋板及防護欄，確保人員安全。

5.尾部：配備可供消防人員上下的爬梯。

五、消防泵及水路系統

1．消防泵

?型號：CB10/30 車用消防泵

?安裝位置：后置

?流量及壓力：30L/S@1.0MPa

?引水時間：≤35秒（7米吸深時）

2．消防炮（選裝可拆卸）

?型號：PS30 車載手動炮

?安裝位置：泵室頂部

?流量及壓力：30L/S@0.8MPa

?射程：不小于60m

?旋轉角度：360°

?俯仰角；-15°～60°

3．消防管路

?罐吸水管路：一個DN100，帶手動蝶閥

?外吸水管路：一個DN100，帶捫蓋

?炮出水管路： DN65，帶止回閥，手動球閥

?水帶出水管路： 2個DN65，帶管牙、手動球閥

?泵往罐注水管路：DN50，帶手動球閥

?消防栓注水管路：DN65，帶管牙捫蓋，罐體右側

?放余水管路：位于泵、罐體及管路的最低處，以防泵、罐及管路等在低溫狀態下凍裂。

六、電氣系統

1.車輛兩側裝有3個符合國家標準的側標志燈

2.尾部裝有符合國家標準的示廓燈、組合尾燈和牌照燈。

3.操縱系統：各種儀表和開關集中布置在泵室尾部的儀表板上，包括耐震型壓力表、耐震型真空表、水泵引水開關，并在儀表板上附有消防水路系統工作原理和操作說明。

七、器材配備及布置

1.配備原則

?客戶有特殊需求時，根據客戶的需求配備

?客戶沒有特殊需求時，按照公司的企業標準配備

八、隨車基本配備清單

序號 名 稱 數 量 序號 名 稱 數 量

1 吸水膠管 2根 2 底盤專用工具 1付

3 吸水管扳手 2個

九、整車涂裝

?供水車的外表噴涂白色；

?消防泵管路噴涂R03大紅色；

十、隨車文件資料

底盤使用說明書（1份）

底盤維修手冊（1份）

底盤質量保修卡（1份）

底盤合格證（1份）

隨車維修工具清單（1份）

消防泵使用維修說明書（1份）

供水車車使用說明書

供水車器材交貨清單

供水車合格證

供水車交接清單
